A Expansão das Energias Renováveis na Matriz Elétrica Brasileira
Um estudo de caso de visualização de dados sobre a evolução da matriz elétrica brasileira, combinando geração, implantação de empreendimentos e consumo.
A pergunta
Como uma sequência de visualizações pode revelar mudança, vulnerabilidade e diversificação na matriz elétrica brasileira?
O estudo observa a expansão das fontes renováveis no Brasil, os momentos de crise hídrica e a diversificação recente da matriz elétrica.
Um recorte longo para uma pergunta concreta
O artigo acompanha a matriz elétrica brasileira entre 1985 e 2024, com foco na expansão das fontes renováveis. A narrativa combina uma série histórica de geração por fonte, participação renovável, evolução das implantações e uma perspectiva de consumo e bandeiras tarifárias.
O recorte temporal permite enxergar mais do que crescimento. Ele inclui vulnerabilidade hidráulica, momentos de crise, recuperação e diversificação recente. A história se move entre escala nacional, mudança ao longo do tempo e distribuição territorial dos empreendimentos.
Decisões de design em evidência
- A comparação temporal organiza a passagem de uma matriz historicamente hidráulica para uma matriz mais diversificada.
- Os pontos de inflexão — como 2001 e 2014–2015 — dão forma narrativa à série.
- As figuras complementares alternam geração, implantação, território e demanda.
- O uso de cor e agrupamento ajuda a manter fontes diferentes dentro de uma mesma história visual.
O que este projeto sintetiza
O projeto final desloca a crítica de dashboards executivos para uma visualização de tema público. Ainda assim, as perguntas permanecem próximas: qual é o período, qual comparação é válida, o que é observado e que conclusão a composição convida o leitor a tirar?
O site apresenta o artigo e suas figuras como fonte principal. A aplicação editorial adiciona navegação e contexto, mas não substitui o documento nem reprocessa os dados originais.
Galeria de evidências
Quatro formas de
contar a matriz.
Cada imagem é uma parada na narrativa do artigo. Abra a leitura para entender o que a figura mostra, o que vale observar e como ela conversa com o texto.

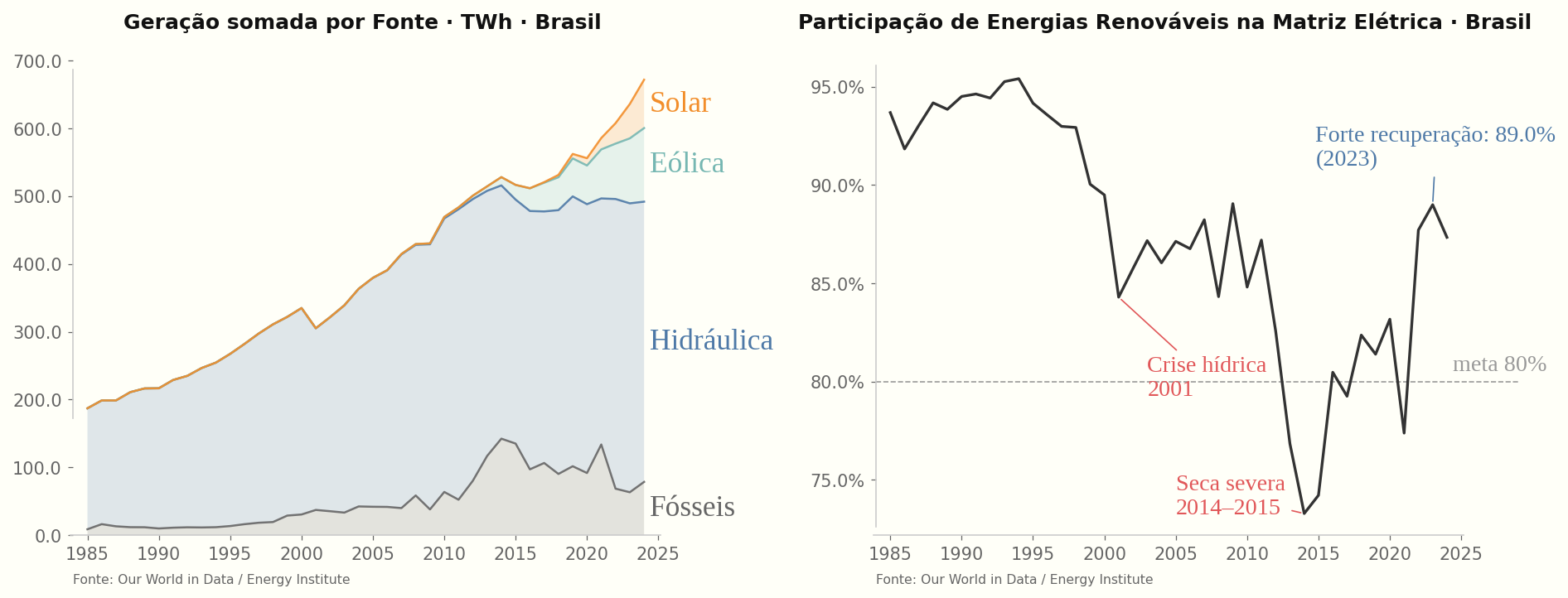

Figura 1 · Base e participação
Uma matriz ainda hidráulica, mas menos concentrada
O painel combina uma área empilhada de geração em TWh com uma linha de participação renovável. A leitura conjunta mostra a longa predominância hidráulica, o crescimento recente de eólica e solar e os momentos em que a participação renovável cai.
Esta é a figura que sustenta diretamente a narrativa principal do artigo: vulnerabilidade da dependência hidráulica, diversificação posterior e recuperação da participação renovável.
O que observar nesta imagem
- A área hidráulica ocupa a maior parte da série histórica.
- Eólica cresce a partir dos anos 2000 e solar acelera no período mais recente.
- A participação renovável cai na crise hídrica de 2001 e na seca severa de 2014–2015.
- A anotação do gráfico destaca a recuperação para 89% em 2023.

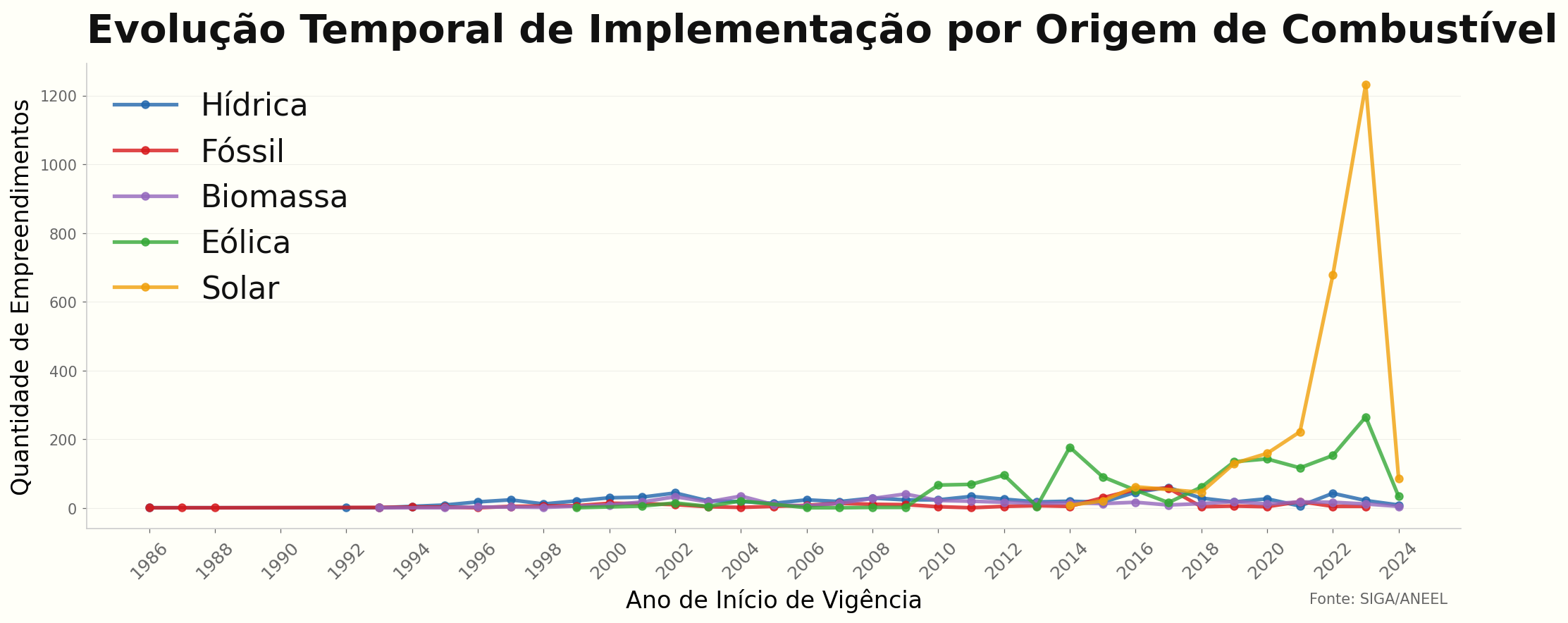

Figura 2 · Velocidade de implantação
A mudança aparece como uma aceleração
As linhas mostram que a diversificação não acontece apenas porque uma fonte cresce: ela aparece na quantidade de novos empreendimentos que entram em operação ao longo do tempo.
O artigo usa este movimento para apresentar 2023 como um ano de inflexão na diversificação da matriz, com mais de 1.200 implantações solares e mais de 200 eólicas.
O que observar nesta imagem
- A série solar produz um salto muito maior que as demais em 2023.
- A eólica também atinge um pico expressivo no mesmo período.
- Hidráulica, fóssil e biomassa permanecem em escalas visuais bem menores no pico solar.
- A legenda e o eixo de quantidade permitem separar origem e volume de implantação.

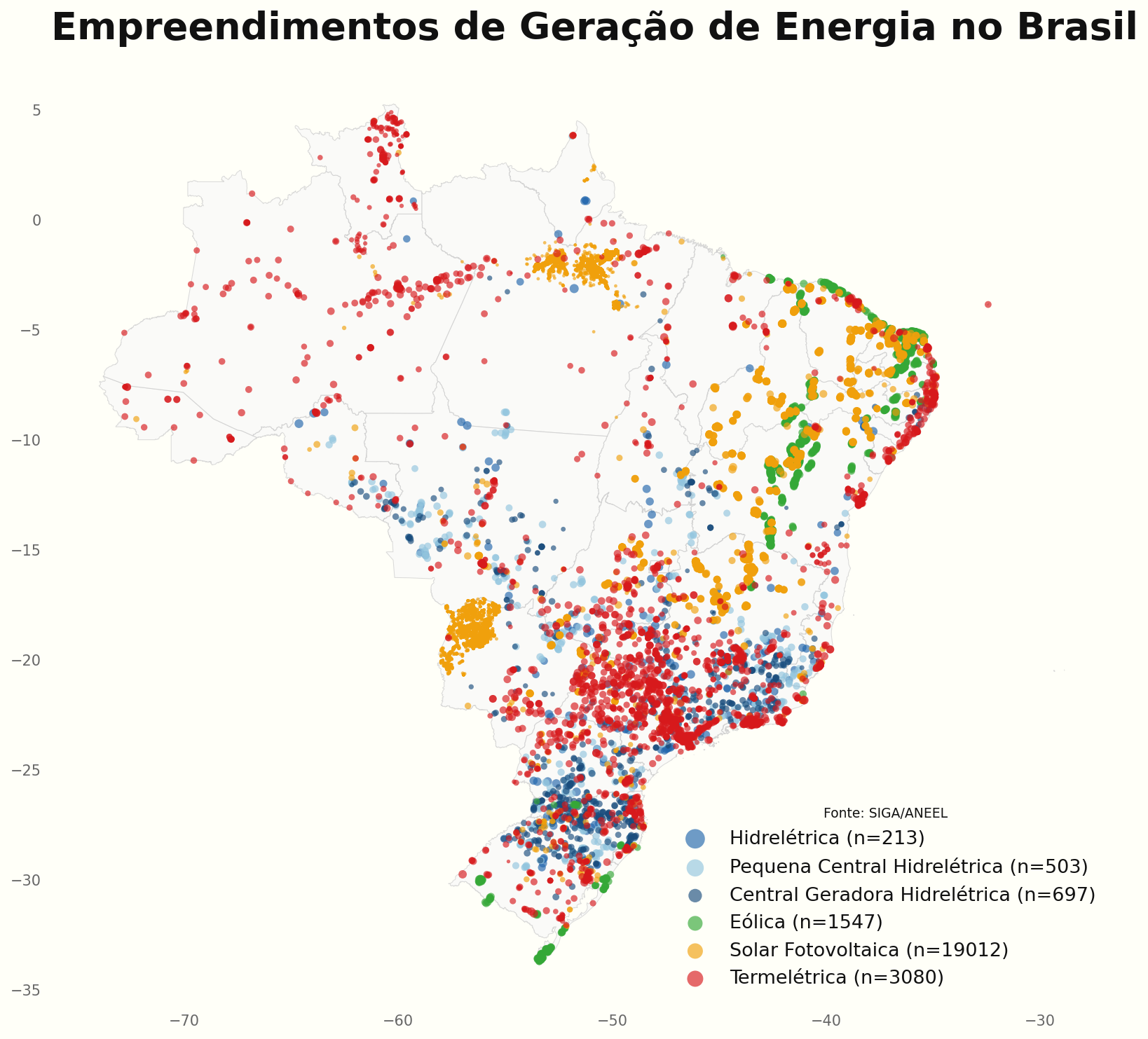

Figura 3 · Geografia da matriz
A diversificação também tem território
O mapa desloca a pergunta de “quanto cresceu?” para “onde essa infraestrutura está?”. A distribuição dos pontos revela padrões regionais que uma série temporal sozinha não mostra.
Esta figura sustenta a perspectiva geográfica do estudo e a observação do artigo sobre concentração de parques eólicos no Nordeste e termelétricas no Sudeste.
O que observar nesta imagem
- Pontos verdes de eólica se concentram especialmente no Nordeste.
- Pontos vermelhos de termelétrica aparecem com forte presença no Sudeste.
- Pontos solares estão espalhados, com concentrações visíveis em diferentes regiões.
- A legenda explicita a contagem de empreendimentos por categoria.

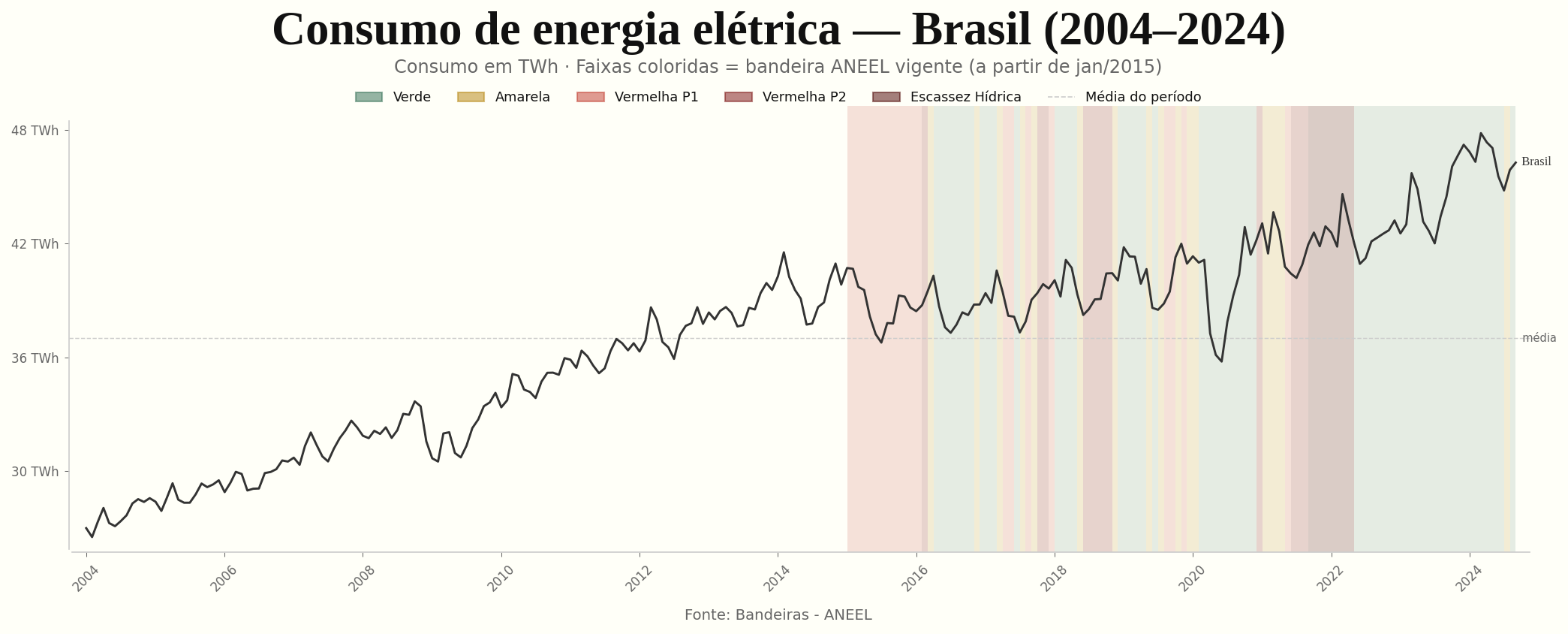

Figura 4 · Demanda e sinalização
O consumo cresce em meio às bandeiras
Uma linha de consumo crescente é sobreposta por faixas de cor que indicam a bandeira tarifária vigente. O gráfico conecta a perspectiva da oferta à experiência de demanda e custo sinalizado.
O artigo usa essa perspectiva para argumentar que o consumo manteve trajetória de crescimento apesar das crises hídricas e dos sinais de custo das bandeiras tarifárias.
O que observar nesta imagem
- O consumo passa de cerca de 27 TWh em 2004 para valores acima de 40 TWh nos anos recentes.
- A linha de média do período funciona como referência horizontal.
- As faixas coloridas começam em 2015, quando o sistema de bandeiras passa a ser indicado.
- A queda acentuada por volta de 2020 aparece dentro de uma série que retoma níveis mais altos depois.
Do estudo à aplicação
Uma narrativa que
aprende com os casos.
Do Capítulo 7, a atenção ao recorte temporal e à leitura rápida.
Do Capítulo 25, a distinção entre valor observado, potencial e hipótese.
Do próprio estudo, a combinação de série histórica, território e demanda.
Limites e proveniência
- O artigo usa dados públicos do Our World in Data e bases da ANEEL/EPE.
- A análise inclui geração por fonte, participação renovável, implantação de empreendimentos e consumo.
- O texto destaca a crise hídrica de 2001, a seca de 2014–2015 e a recuperação para 89% de participação renovável em 2023.
- A geração solar cresce de 3,5 TWh para 71 TWh entre 2018 e 2024, conforme o artigo.
- A implementação foi realizada em Python, com Pandas e Matplotlib, em ambiente Google Colab.
- As limitações metodológicas declaradas no PDF devem ser consultadas diretamente no documento principal.
- O site não reprocessa os dados nem atribui conclusões além das apresentadas no artigo.
- Do Capítulo 7, a exposição retém a importância de explicitar período e leitura da narrativa.
- Do Capítulo 25, retém a separação entre observação, hipótese e contexto de interpretação.
- Essas conexões são uma síntese editorial do projeto, não citações diretas do livro.
