4 · Distribuição das classes e PCA

Análise exploratória das classes de desempenho e projeções por componentes principais.

A quarta etapa investiga a distribuição das classes de desempenho e usa análise de componentes principais (PCA) para observar a estrutura dos dados em menos dimensões.

Mostrar código

import seaborn as sns
import matplotlib.pyplot as plt
import pandas as pd
import os
cwd = os.getcwd()

ROOT = os.path.join(cwd, '../')
DATA_FOLDER = os.path.join(ROOT, 'data/')

df = pd.read_pickle(os.path.join(DATA_FOLDER, 'saeb_pb_2017-2007_fe.pkl'))

df = df.dropna()
print(len(df))
df.head()

	desempenho_aluno_cat	faz_licao_casa_2.0	reprovacao_0.0	reprovacao_1.0	pai_sabe_ler_escrever_1.0	leitura_revista_comportamento_0.0	leitura_jornais_0.0	escolaridade_pai_4.0	mae_sabe_ler_escrever_1.0	leitura_internet_2.0	tempo_lazer_1.0	escolaridade_mae_4.0	gosta_estudar_disciplina_0.0	gosta_estudar_disciplina_1.0	desempenho_aluno	id_aluno	disciplina	proficiencia	erro_padrao
8086	2	True	True	False	False	True	True	False	True	True	True	False	False	True	Proficiente	23061434	LP	0.665701	0.312872
10602	0	True	False	True	True	False	False	False	False	True	True	False	False	True	Insuficiente	23065563	LP	-1.353424	0.484866
13975	0	True	False	True	True	False	False	False	False	True	True	False	False	True	Insuficiente	23065563	MT	-1.652930	0.564617
17847	0	True	True	False	False	False	False	False	True	False	False	False	False	True	Insuficiente	23065552	MT	-1.099605	0.467812
20664	0	False	False	True	True	False	False	False	True	True	False	False	True	False	Insuficiente	23095249	MT	-1.262341	0.512487

Distribuição das Classes

Mostrar código

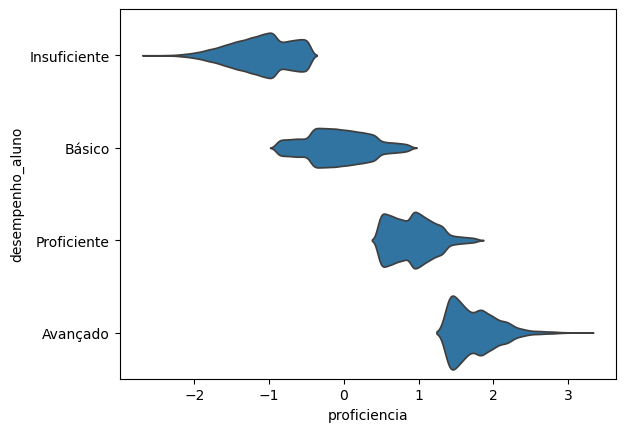

# analisando proficiencia e desempenho (descobrir em que categorias estão cada nível de proficiencia)
ordem = ['Insuficiente', 'Básico', 'Proficiente', 'Avançado']

sns.violinplot(x='proficiencia', y='desempenho_aluno', data=df, inner=None, order=ordem)
plt.show()

Mostrar código

df[['proficiencia', 'desempenho_aluno_cat']].describe()

	proficiencia	desempenho_aluno_cat
count	232882.000000	232882.000000
mean	-0.284957	0.807946
std	0.796302	0.685597
min	-2.613658	0.000000
25%	-0.855624	0.000000
50%	-0.308619	1.000000
75%	0.255647	1.000000
max	3.214629	3.000000

Mostrar código

# remover outliers
from sklearn.covariance import EllipticEnvelope

X = df[['proficiencia', 'desempenho_aluno_cat']]

ee = EllipticEnvelope(contamination=0.01)

ee.fit(X)

outliers = ee.predict(X) == -1

_df = df[~outliers]

df_no = _df.copy()
_df[['proficiencia', 'desempenho_aluno_cat']].describe()

	proficiencia	desempenho_aluno_cat
count	230553.000000	230553.000000
mean	-0.285654	0.802419
std	0.771206	0.670239
min	-2.019339	0.000000
25%	-0.847641	0.000000
50%	-0.307627	1.000000
75%	0.250377	1.000000
max	1.862621	3.000000

Mostrar código

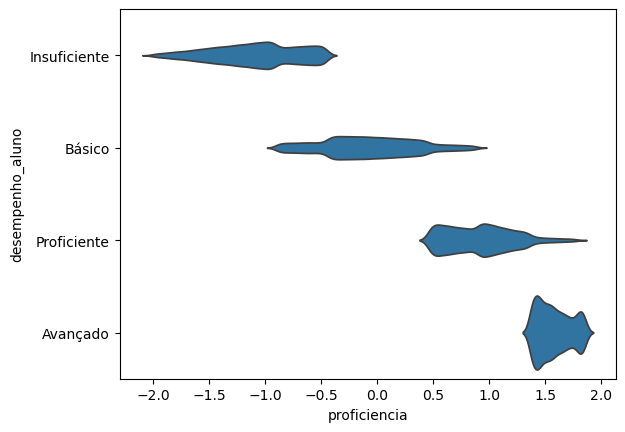

# analisando proficiencia e desempenho (descobrir em que categorias estão cada nível de proficiencia)
ordem = ['Insuficiente', 'Básico', 'Proficiente', 'Avançado']

sns.violinplot(x='proficiencia', y='desempenho_aluno', data=_df, inner=None, order=ordem)
plt.show()

Mostrar código

# Droppando Avançado
_df = _df[_df['desempenho_aluno'] != 'Avançado']
_df[['proficiencia', 'desempenho_aluno_cat']].describe()

	proficiencia	desempenho_aluno_cat
count	228271.000000	228271.000000
mean	-0.304241	0.780450
std	0.752049	0.636356
min	-2.019339	0.000000
25%	-0.854334	0.000000
50%	-0.317767	1.000000
75%	0.231494	1.000000
max	1.789715	2.000000

Mostrar código

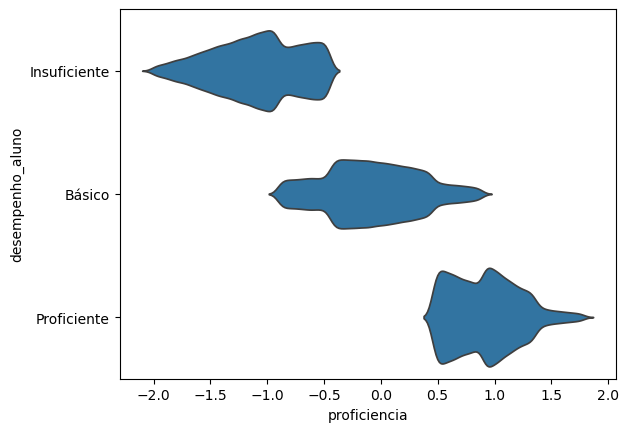

# analisando proficiencia e desempenho (descobrir em que categorias estão cada nível de proficiencia)
ordem = ['Insuficiente', 'Básico', 'Proficiente']

sns.violinplot(x='proficiencia', y='desempenho_aluno', data=_df, inner=None, order=ordem)
plt.show()

Mostrar código

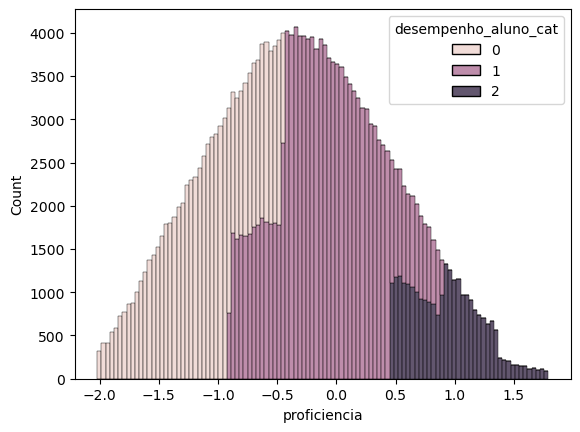

# histograma das proficiencias e desempenho

sns.histplot(data=_df, x='proficiencia', hue='desempenho_aluno_cat', multiple='stack')

Mostrar código

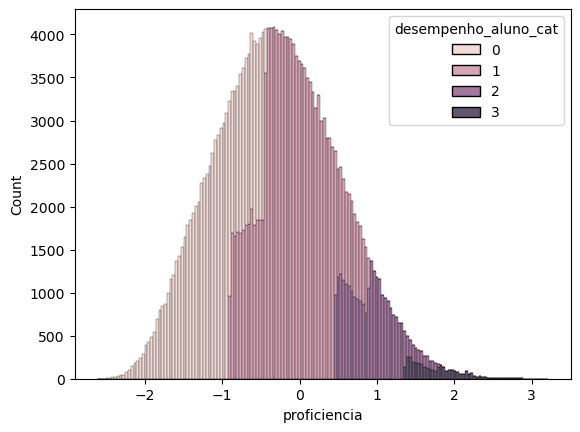

# desempenhos originais para comparação

sns.histplot(data=df, x='proficiencia', hue='desempenho_aluno_cat', multiple='stack')

Comparando erro padrão das classes

Mostrar código

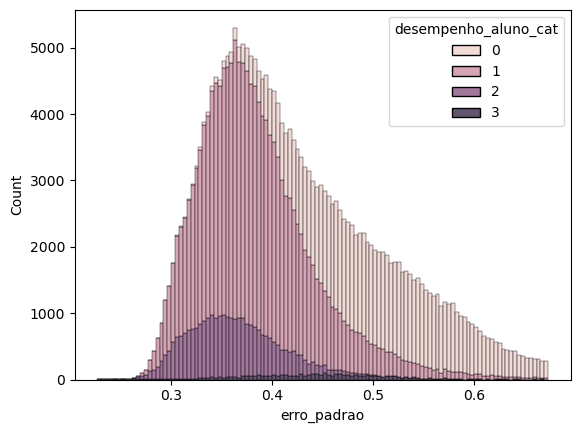

sns.histplot(data=df, x='erro_padrao', hue='desempenho_aluno_cat', multiple='stack')

Mostrar código

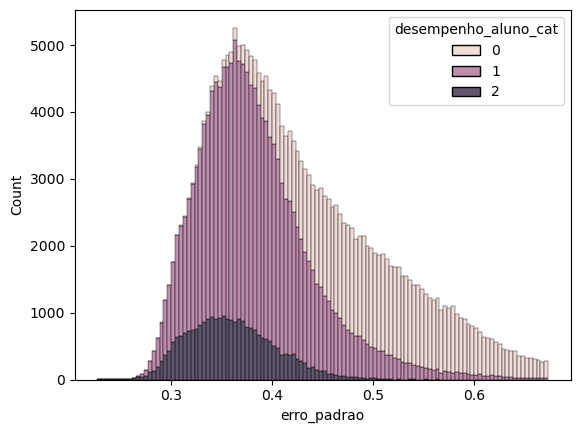

sns.histplot(data=_df, x='erro_padrao', hue='desempenho_aluno_cat', multiple='stack')

Mostrar código

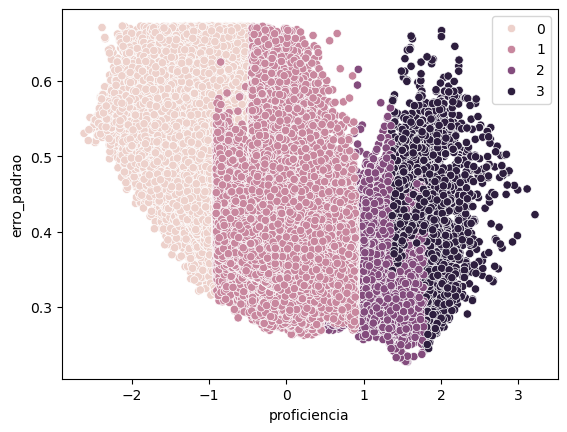

sns.scatterplot(data=df, x='proficiencia', y='erro_padrao', hue='desempenho_aluno_cat')
plt.legend(loc='best', bbox_to_anchor=(1, 1))

Mostrar código

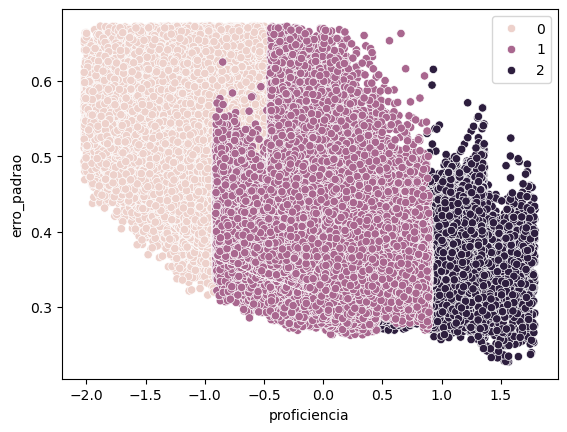

sns.scatterplot(data=_df, x='proficiencia', y='erro_padrao', hue='desempenho_aluno_cat')
plt.legend(loc='best', bbox_to_anchor=(1, 1))
plt.show()

Aplicando PCA para ver a relação entre as variáveis

Mostrar código

# valores únicos das colunas
exclude = ['ano', 'sigla_uf', 'id_aluno', 'situacao_censo', 'disciplina', 'proficiencia', 'erro_padrao', 'proficiencia_saeb',
       'erro_padrao_saeb', 'sexo', 'raca_cor','ano_nascimento', 'rede', 'id_escola', 'serie', 'turno', 'escola_publica', 'desempenho_aluno', 'desempenho_aluno_cat',]

for col in _df.columns:
    if col not in exclude:
        print(col, _df[col].unique())

faz_licao_casa_2.0 [ True False]
reprovacao_0.0 [ True False]
reprovacao_1.0 [False  True]
pai_sabe_ler_escrever_1.0 [False  True]
leitura_revista_comportamento_0.0 [ True False]
leitura_jornais_0.0 [ True False]
escolaridade_pai_4.0 [False  True]
mae_sabe_ler_escrever_1.0 [ True False]
leitura_internet_2.0 [ True False]
tempo_lazer_1.0 [ True False]
escolaridade_mae_4.0 [False  True]
gosta_estudar_disciplina_0.0 [False  True]
gosta_estudar_disciplina_1.0 [ True False]

Mostrar código

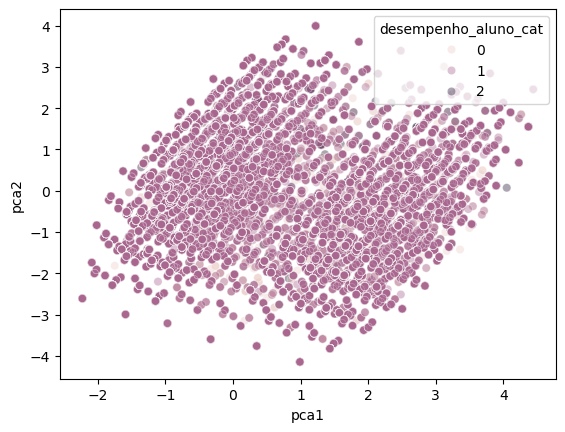

# aplicando PCA para redução de dimensionalidade
from sklearn.decomposition import PCA
from sklearn.preprocessing import StandardScaler

X = _df[[col for col in _df.columns if col not in exclude]]
scaler = StandardScaler()
X = scaler.fit_transform(X)

pca_model = PCA(n_components=2)
X = pca_model.fit_transform(X)

_df.loc[:, 'pca1'] = X[:, 0]
_df.loc[:, 'pca2'] = X[:, 1]

sns.scatterplot(data=_df, x='pca1', y='pca2', hue='desempenho_aluno_cat', alpha=0.4)

Mostrar código

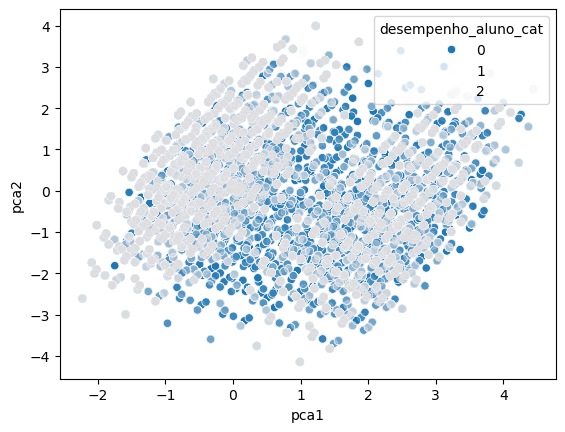

# applying hue only for class 0
sns.scatterplot(data=_df[_df['desempenho_aluno_cat'] == 0], x='pca1', y='pca2', hue='desempenho_aluno_cat')
sns.scatterplot(data=_df[_df['desempenho_aluno_cat'] == 1], x='pca1', y='pca2', palette='light:b', hue='desempenho_aluno_cat', alpha=0.05)
sns.scatterplot(data=_df[_df['desempenho_aluno_cat'] == 2], x='pca1', y='pca2', palette='light:b', hue='desempenho_aluno_cat', alpha=0.05)

/usr/lib/python3/dist-packages/IPython/core/pylabtools.py:152: UserWarning: Creating legend with loc="best" can be slow with large amounts of data.
  fig.canvas.print_figure(bytes_io, **kw)

Mostrar código

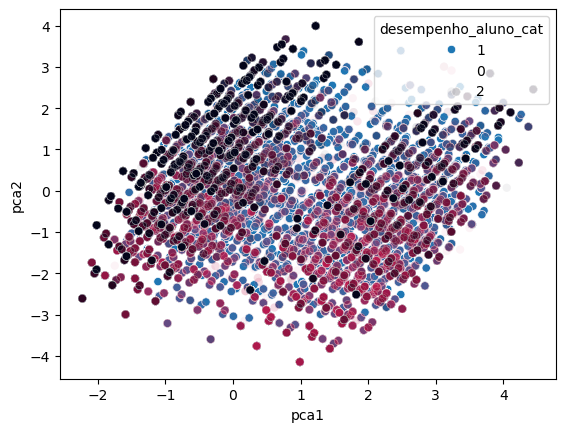

# applying hue only for class 1
sns.scatterplot(data=_df[_df['desempenho_aluno_cat'] == 1], x='pca1', y='pca2', hue='desempenho_aluno_cat')
sns.scatterplot(data=_df[_df['desempenho_aluno_cat'] == 0], x='pca1', y='pca2', palette='rocket', hue='desempenho_aluno_cat', alpha=0.05)
sns.scatterplot(data=_df[_df['desempenho_aluno_cat'] == 2], x='pca1', y='pca2', palette='rocket', hue='desempenho_aluno_cat', alpha=0.05)

/usr/lib/python3/dist-packages/IPython/core/events.py:82: UserWarning: Creating legend with loc="best" can be slow with large amounts of data.
  func(*args, **kwargs)

Mostrar código

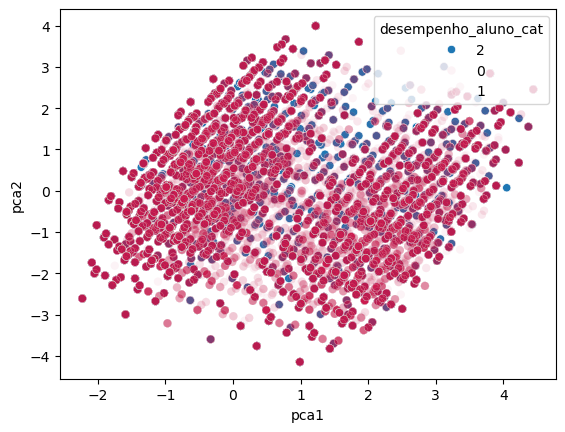

# applying hue only for class 2
sns.scatterplot(data=_df[_df['desempenho_aluno_cat'] == 2], x='pca1', y='pca2', hue='desempenho_aluno_cat', palette='tab10')
sns.scatterplot(data=_df[_df['desempenho_aluno_cat'] == 0], x='pca1', y='pca2', palette='rocket', hue='desempenho_aluno_cat', alpha=0.05)
sns.scatterplot(data=_df[_df['desempenho_aluno_cat'] == 1], x='pca1', y='pca2', palette='rocket', hue='desempenho_aluno_cat', alpha=0.05)

/usr/lib/python3/dist-packages/IPython/core/pylabtools.py:152: UserWarning: Creating legend with loc="best" can be slow with large amounts of data.
  fig.canvas.print_figure(bytes_io, **kw)

Mostrar código

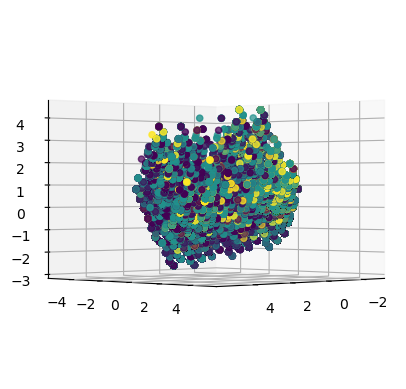

# PCA com 3 componentes
from sklearn.decomposition import PCA
from sklearn.preprocessing import StandardScaler
import matplotlib.pyplot as plt

pca = PCA(n_components=3)
X = _df[[col for col in _df.columns if col not in exclude]]

scaler = StandardScaler()
X = scaler.fit_transform(X)

X = pca.fit_transform(X)

_df.loc[:, 'pca1'] = X[:, 0]
_df.loc[:, 'pca2'] = X[:, 1]
_df.loc[:, 'pca3'] = X[:, 2]

# plottando em 3 dimensões
from mpl_toolkits.mplot3d import Axes3D

fig = plt.figure()
ax = fig.add_subplot(111, projection='3d')

# Corrigindo a chamada para ax.scatter
ax.scatter(_df['pca1'], _df['pca2'], _df['pca3'], c=_df['desempenho_aluno_cat'])

ax.view_init(elev=0, azim=45)

plt.show()

Mostrar código

import plotly.express as px
import pandas as pd
from sklearn.decomposition import PCA
from sklearn.preprocessing import StandardScaler

X = _df[[col for col in _df.columns if col not in exclude]]

scaler = StandardScaler()
X = scaler.fit_transform(X)

pca = PCA(n_components=3)
X_pca = pca.fit_transform(X)

_df['pca1'] = X_pca[:, 0]
_df['pca2'] = X_pca[:, 1]
_df['pca3'] = X_pca[:, 2]

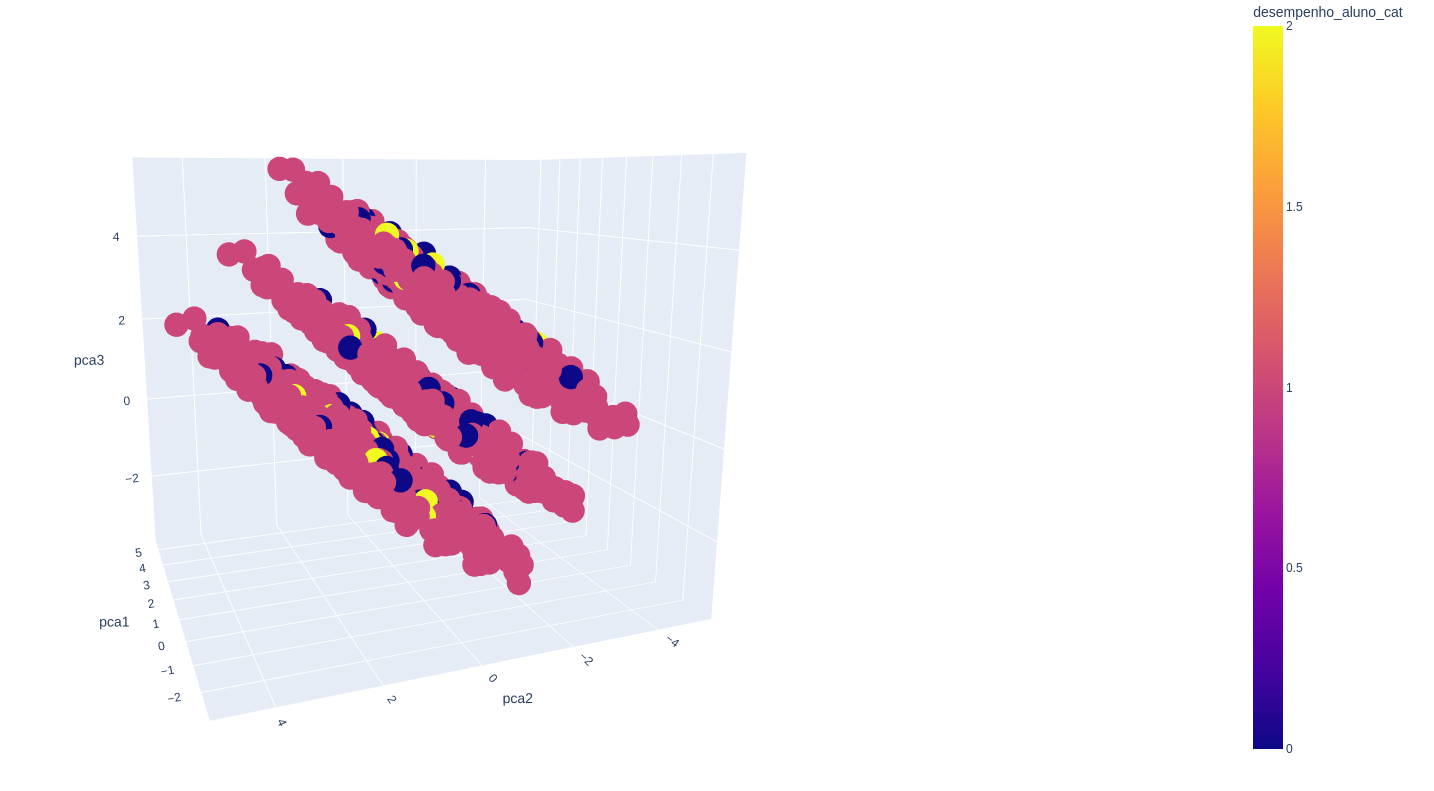

# Criando o gráfico interativo com Plotly
fig = px.scatter_3d(
    _df,
    x='pca1',
    y='pca2',
    z='pca3',
    color='desempenho_aluno_cat',
    title='PCA 3D Scatter Plot'
)

# Salvar o gráfico como um arquivo HTML
fig.write_html('pca_3d_scatter_plot.html')

# Para visualizar o gráfico no navegador
import webbrowser
webbrowser.open('pca_3d_scatter_plot.html')

True

Mostrar código

# pca 3d sem a classe 1

df_no = df_no[df_no['desempenho_aluno_cat'] != 1]
df_no = df_no[df_no['desempenho_aluno_cat'] != 2]

X = df_no[[col for col in df_no.columns if col not in exclude]]

scaler = StandardScaler()
X = scaler.fit_transform(X)

pca = PCA(n_components=3)
X_pca = pca.fit_transform(X)

df_no['pca1'] = X_pca[:, 0]
df_no['pca2'] = X_pca[:, 1]
df_no['pca3'] = X_pca[:, 2]

# Criando o gráfico interativo com Plotly
fig = px.scatter_3d(
    df_no,
    x='pca1',
    y='pca2',
    z='pca3',
    color='desempenho_aluno_cat',
    title='PCA 3D Scatter Plot'
)

# Salvar o gráfico como um arquivo HTML
fig.write_html('pca_3d_scatter_plot.html')

# Para visualizar o gráfico no navegador
import webbrowser
webbrowser.open('pca_3d_scatter_plot.html')

True
